مقارنة مواد لوحة مجال التدفق لبطاريات التدفق ومزايا الاستقرار لألواح مجال تدفق الجرافيت الصلبة

حاليًا، تشتمل ألواح قنوات التدفق المستخدمة في بطاريات التدفق بشكل أساسي على ألواح جرافيت مرنة، وألواح جرافيت مرنة مشربة، وألواح جرافيت مرنة معززة براتنج الفلور. من بينها، قد تتعرض ألواح الجرافيت ثنائية القطب المرنة للتورم والفقاعات بسبب تطور الأكسجين والهيدروجين في الأقطاب الكهربائية الموجبة والسالبة أثناء الاستخدام، مما يؤدي إلى زيادة في المقاومة الداخلية الشاملة، وتغيرات في نسبة ضغط جسم اللباد، وزيادة مقاومة التدفق. والأسوأ من ذلك، أنه بسبب اختلاف أحجام الفقاعات ومواقعها، يصبح من الصعب التحكم في الضغط، مما يؤدي إلى ضعف الاتساق عبر مجموعة خلايا الوقود. إن ألواح الجرافيت المرنة المشربة، والمغطاة عادة براتنج الأكريليك، ليست مقاومة للتعرض طويل الأمد للإلكتروليت والتآكل الكهروكيميائي. بمجرد تآكل الراتنج الموجود على سطح اللوحة، سيظل الهيدروجين والأكسجين يسببان فقاعات على سطح اللوحة. بالنسبة لألواح الجرافيت المرنة المعززة براتنج الفلور، عادة ما يتم إضافة PVDF. تتضمن العملية خلط المواد من خلال فاصل حلزوني، ثم دحرجتها إلى ورق، ومن ثم الضغط الساخن لربط PVDF. تتوافق هذه العملية مع تلك الخاصة بألواح الجرافيت ثنائية القطب المرنة التقليدية. لذلك، بالمقارنة مع ألواح قنوات التدفق التي غالبًا ما تصل سماكتها إلى 1.6 مم، 1.8 مم، أو حتى 2 مم، فإنه من الصعب على الموزع تحقيق توزيع موحد، كما أن الضغط الساخن يزيد من التكاليف، مما يجعل ألواح قنوات التدفق التي تنتجها هذه العملية مكلفة للغاية بالنسبة للتطبيق الشامل. يتم تصنيع ألواح قنوات تدفق الجرافيت الصلبة الخاصة بشركتنا عن طريق خلط فحم الكوك الإسفلتي ومسحوق فحم الكوك البترولي مع الراتنج من خلال القولبة، يليها تشريب الطور السائل والجرافيت لإنتاج ألواح قنوات تدفق الجرافيت الاصطناعية. يتم تشكيل هذه الألواح في خطوة واحدة، دون إضافة أي مواد أخرى باستثناء الكربون، وبدون بنية بينية من الجرافيت. ولذلك، فإن هذه اللوحات لا تتعرض للتورم والفقاعات بسبب تطور الأكسجين والهيدروجين عند الأقطاب الكهربائية الموجبة والسالبة، مما يوفر استقرارًا عاليًا وتكلفة منخفضة نسبيًا. تم التحقق من صحة هذه الألواح في أنظمة شديدة التآكل وعالية التطور الهيدروجيني مثل بطاريات تدفق الزنك والبروم وبطاريات تدفق الحديد والكروم، مما يدل على ثبات ممتاز. وهي حاليًا لوحات قنوات التدفق الأكثر استقرارًا لبطاريات التدفق.

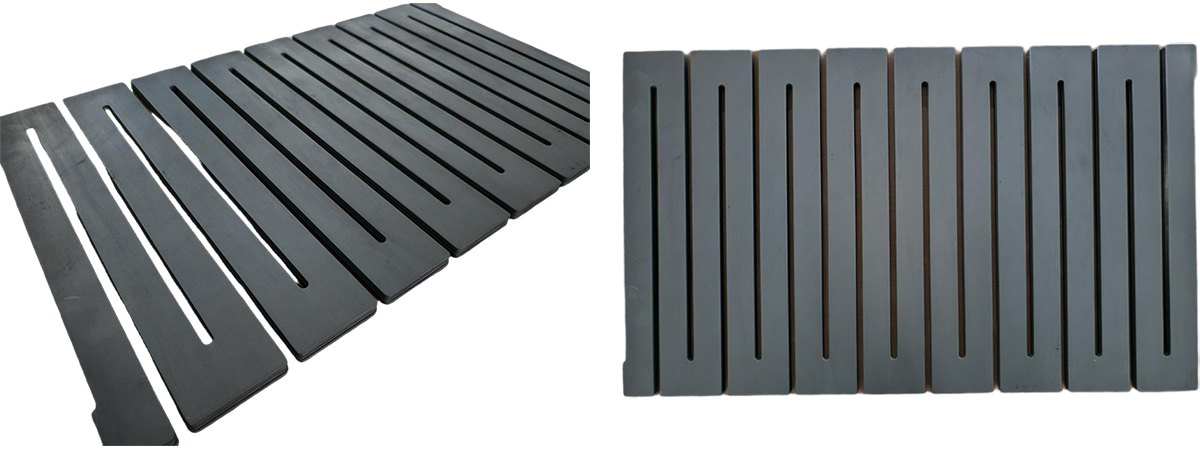

لوحة عداء جامدة

ملاحظة خاصة: تعمل لوحة قناة التدفق هذه على حل مشكلة فقاعات الفقاعات تمامًا ويمكن استخدامها بثبات في أنظمة كروم الحديد المعرضة لتطور الهيدروجين وأنظمة بروم الزنك ذات التآكل القوي.
