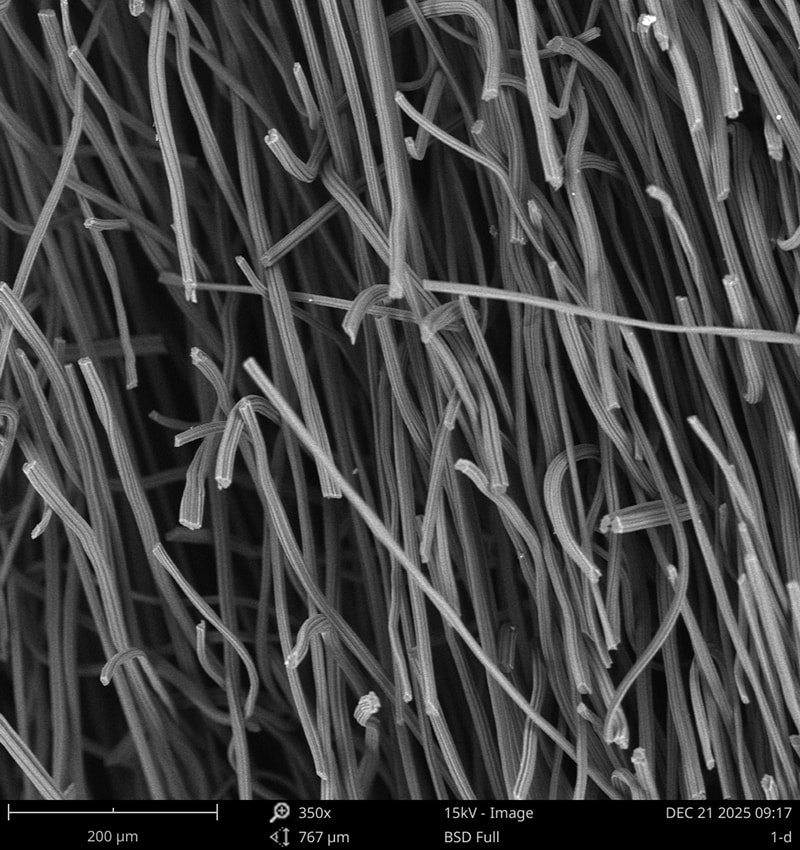

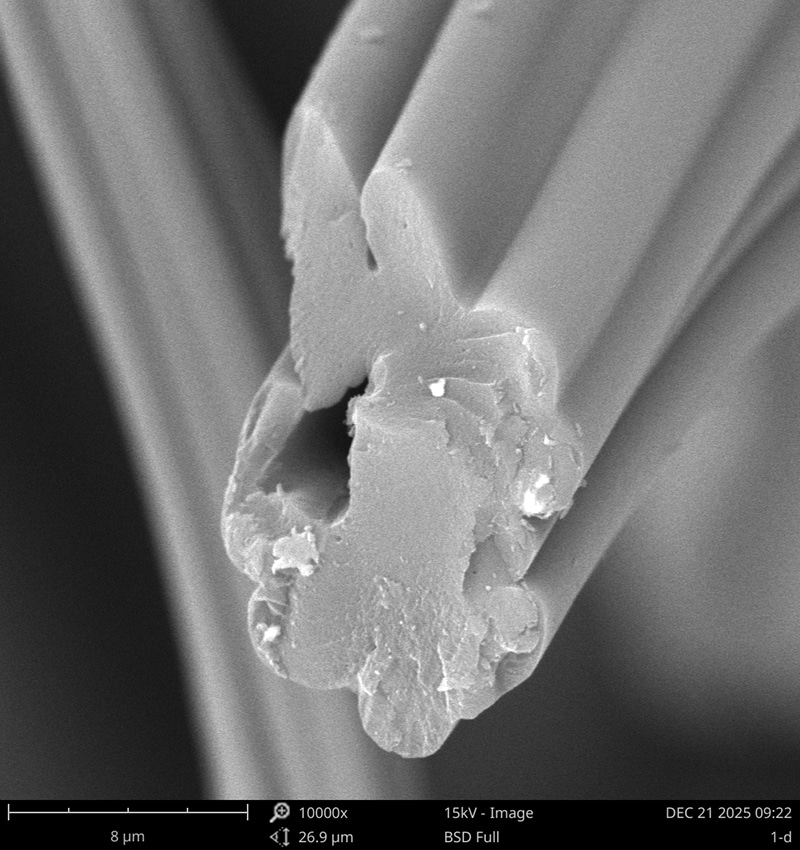

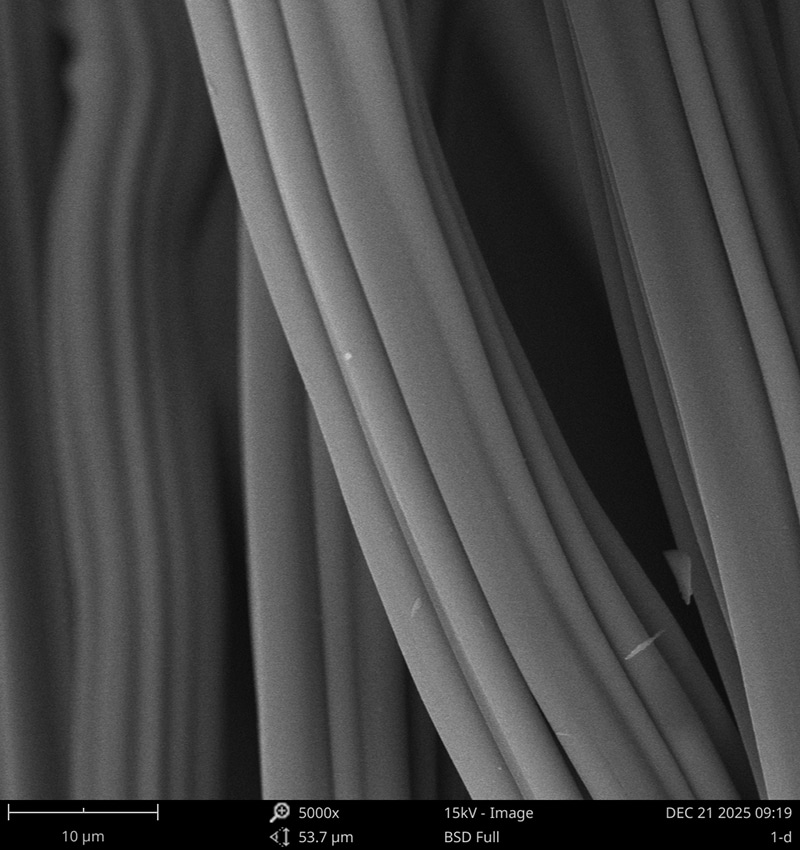

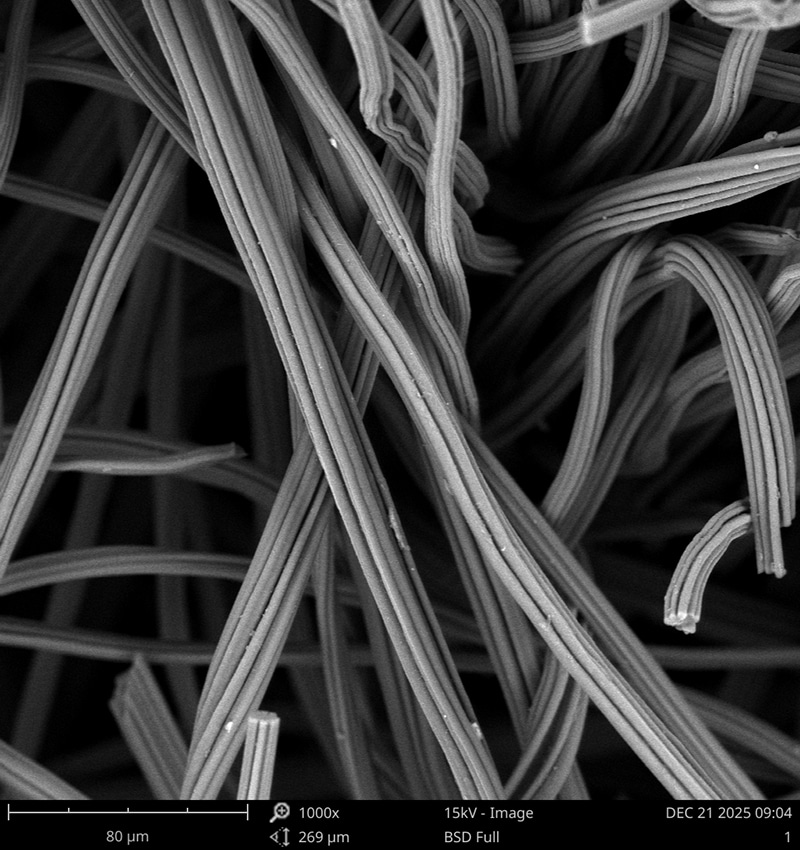

يعد المجال الحراري لفرن سحب البلورات لأشباه الموصلات أحد العوامل المهمة التي تؤثر على جودة سحب البلورات. تبدأ شركتنا من هيكل الألياف، وتقوم بإعداد ألياف الكربون بهيكل مجوف، وتختار ألياف الكربون بأقطار محددة بناءً على اختبارات البيانات المتكررة. وفي نفس الوقت، نقوم أيضًا بتحميل المواد التحفيزية للجرافيت. تحت نفس درجة حرارة الجرافيت، تكون درجة الجرافيت أعلى. علاوة على ذلك، فإننا نختار عملية إبرة مسطحة أكثر اتساقًا، ويكون التوحيد والاتساق في كثافة اللباد وسمكه أعلى. ولذلك، فإن لباد الجرافيت المصنوع بواسطة هذه العملية التقنية لديه عزل حراري ممتاز وأداء الحفاظ على الحرارة، بالإضافة إلى مقاومة ممتازة للأكسدة. اتساق الدفعة مرتفع. وفقا لمقارنة البيانات، وصل أداء العزل الحراري الحالي إلى المستوى الرائد الدولي.
| الاسم | وحدة | شعر الجرافيت الناعم | ملاحظات | ||
| VLG-5/VLG-10 | فلجي-5/فلجي-10 | ||||
| سمك | مم | 5/10 | 5/10 | مواصفات أخرى | |
| الكثافة | جم/سم3 | 0.08-0.11 | 0.07-0.09 | ||
| العرض | m | 1.3-1.6 | 1.3-1.6 | ||
| قوة الكسر | الآلام والكروب الذهنية | ≥0.3 | ≥0.2 | ||
| محتوى الكربون | % | ≥99.80 | ≥99.80 | ||

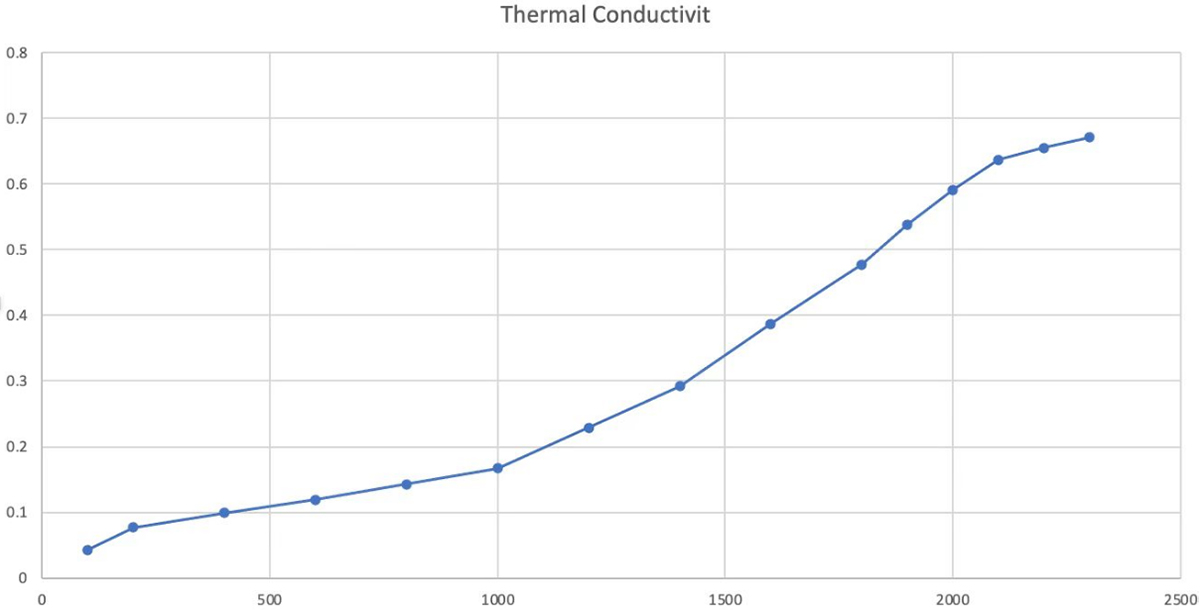

| الموصلية الحرارية | ث / م · ك | 1000 درجة مئوية | .170.17 | .20.23 | |
| 1500 درجة مئوية | .30.35 | .30.38 | |||
| درجة حرارة المعالجة الحرارية | ℃ | ≥1800 | ≥1800 | ||
| معدل تساقط الألياف | % | .30.3 | .30.3 | ||
| محددة | م²/جم | 3-7 | 3-7 | ||
| محتوى الرماد | جزء في المليون | ≥300 | ≥300 | ||
| المنتج | الموصلية الحرارية (1000 درجة مئوية) (ث/م·ك) | الكثافة (جم/سم³) | قدرة الهواء (600 درجة مئوية، 1 ساعة) (%) |
| لباد Naco VLG-10 ناعم | 0.17 | 0.1 | 6.21 |
| لباد Naco VLGY-10 ناعم | 0.23 | 0.08 | 9.95 |
| لباد ألماني SGL ناعم | 0.25 | 0.1 | 10.12 |
| شعر ميلسون الفرنسي الناعم | 0.25 | 0.08 | 6.32 |
| لباد مورغان الأمريكي الناعم | 0.23 | 0.1 | 10.22 |
البيانات الفعلية المقاسة من جانب العميل
 |  |
 |  |
