مواد ألياف الكربون وطرق التصنيع ودليل التقوية المسبقة

ماذا مواد ألياف الكربون في الواقع - ولماذا يهم الدرجة أكثر من العلامة التجارية

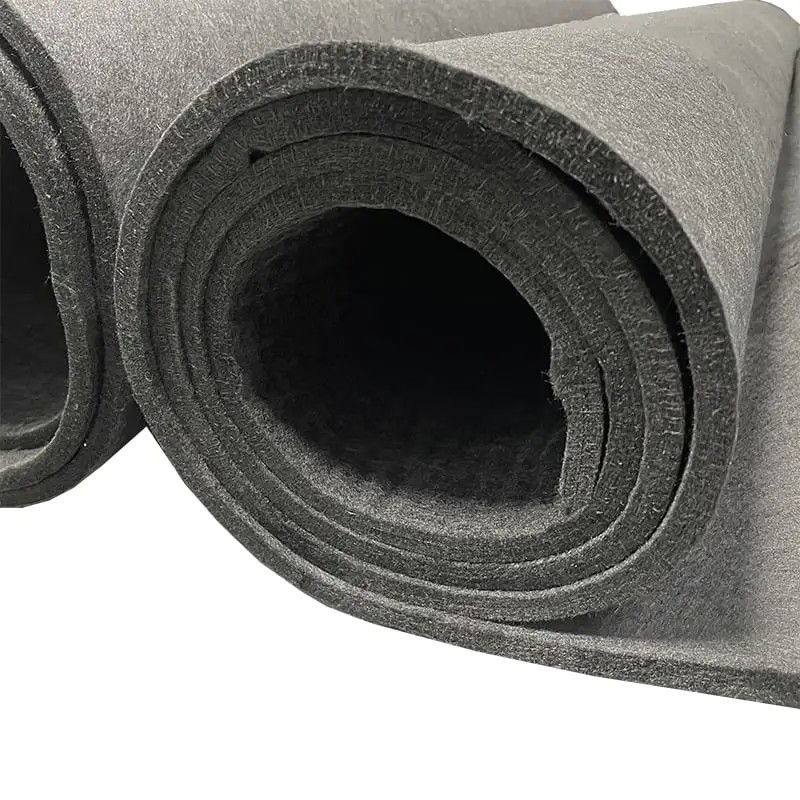

مواد ألياف الكربون عبارة عن تعزيزات مركبة مبنية من خيوط كربون بلورية رفيعة - يبلغ قطر كل خصلة عادةً 5-10 ميكرون، أي ما يقرب من عُشر عرض شعرة الإنسان - مجمعة في سحب ومنسوجة أو موضوعة في صفائح أو أقمشة أو أنظمة مشربة مسبقًا. المادة في حد ذاتها ليست مادة واحدة، ولكنها فئة تشمل العشرات من درجات الألياف، وأنظمة الراتنج، وبنيات النسيج، وطرق المعالجة، وكل منها مُحسّن لأغلفة أداء مختلفة.

الخصائص الميكانيكية المحددة لألياف الكربون - قوة الشد العالية، والصلابة العالية، والكثافة المنخفضة - تنشأ على مستوى البنية المجهرية. أثناء عملية التصنيع، تتم أكسدة ألياف البولي أكريلونيتريل (PAN) ومن ثم تفحيمها عند درجات حرارة تتجاوز 1000 درجة مئوية، مما يؤدي إلى محاذاة ذرات الكربون في شبكة جرافيتية تعطي الألياف نسبة قوتها إلى وزنها المميزة. ألياف المعامل القياسي (SM). يسلم معامل الشد حوالي 230-240 جيجا باسكال؛ المعامل الوسيط (IM) تصل الألياف إلى 270-310 جيجا باسكال؛ معامل عالي (HM) و معامل فائق الارتفاع (UHM) تمتد الدرجات إلى 450-900 جيجا باسكال بتكلفة متزايدة وهشاشة.

بالنسبة للمهندسين الإنشائيين والمشترين، فإن المعنى العملي هو كما يلي: تحديد "ألياف الكربون" دون الرجوع إلى درجة الألياف وعدد السحب ونظام الراتنج يوفر معلومات غير كافية للتنبؤ بأداء الجزء. سوف يتصرف القماش المنسوج العادي 3K في نظام إيبوكسي من الدرجة الفضائية بشكل مختلف تمامًا عن نسيج قطني طويل 12K في فينيلستر صناعي قياسي - حتى لو تم وصف كليهما بدقة على أنهما مواد مركبة من ألياف الكربون.

طرق تصنيع ألياف الكربون: العمليات والمقايضات ومتى يتم استخدام كل منها

تصنيع ألياف الكربون يشمل مجموعة من عمليات التصنيع، كل منها مناسب لأجزاء مختلفة من الهندسة، وأحجام الإنتاج، والمتطلبات الميكانيكية، وقيود الميزانية. يعد اختيار طريقة التصنيع الخاطئة أحد الأخطاء الأكثر شيوعًا والأكثر تكلفة في تطوير الأجزاء المركبة.

رمية الكرة الرطبة (رمية الكرة اليدوية)

يتم وضع نسيج ألياف الكربون الجاف في قالب مفتوح ويتم ترطيبه يدويًا بالراتنج السائل باستخدام بكرات أو فرش. إن الرمي الرطب هو نقطة الدخول الأكثر سهولة والأقل تكلفة في تصنيع ألياف الكربون، مما يتطلب الحد الأدنى من الاستثمار في الأدوات. حدودها كبيرة: نادرًا ما تتجاوز أجزاء حجم الألياف 40-45%، ومحتوى الفراغ مرتفع نسبيًا، ويعتمد الاتساق من جزء إلى جزء بشكل كبير على مهارة المشغل. يظل قابلاً للتطبيق بالنسبة للأجزاء التجميلية منخفضة الحجم والنماذج الأولية وتطبيقات الإصلاح.

التسريب الفراغي (VARTM)

يتم وضع قوالب الألياف الجافة في قالب، ويتم إغلاقها تحت كيس مفرغ من الهواء، ويتم سحب الراتنج من خلال التعزيز الجاف تحت ضغط مفرغ. يحقق التسريب الفراغي كسور حجم الألياف بنسبة 50-60% ومحتوى فراغ أقل بكثير من التراكيب الرطبة، مع نفايات أقل من الراتنج وتحسين تماسك الصفائح. يتم استخدامه على نطاق واسع للألواح الهيكلية الكبيرة، والهياكل البحرية، وشفرات توربينات الرياح، والمكونات الهيكلية للسيارات حيث تكون معالجة الأوتوكلاف باهظة التكلفة.

Prepreg رمية الكرة وعلاج الأوتوكلاف

يتم وضع نسيج أو شريط من ألياف الكربون المشربة مسبقًا في بيئة يمكن التحكم في درجة حرارتها، ويتم تعبئتها في أكياس مفرغة من الهواء، ومعالجتها تحت درجة حرارة وضغط مرتفعين في الأوتوكلاف. ينتج عن هذا المزيج باستمرار أجزاء من حجم الألياف تبلغ 55-65% مع محتويات فارغة أقل من 1% - وهو المعيار القياسي للشرائح الهيكلية المستخدمة في مجال الطيران والفضاء. تستغرق هذه العملية الكثير من الوقت ورأس المال، ولكن بالنسبة للهياكل ذات التحميل الحرج حيث تكون الخواص الميكانيكية المتسقة غير قابلة للتفاوض، فإنها تظل المعيار الذهبي.

صب نقل الراتنج (RTM) وقولبة الضغط

توفر عمليات القالب المغلق مثل RTM والقولبة المضغوطة أوقات دورة أسرع وقابلية تكرار أعلى من طرق القالب المفتوح، مما يجعلها مناسبة لإنتاج المكونات الهيكلية ذات الحجم المتوسط إلى العالي. RTM عالي الضغط (HP-RTM) أصبح الطريق المفضل لقطع غيار السيارات الهيكلية في قطاع السيارات الفاخرة، مع أوقات دورات منخفضة تصل إلى 3-5 دقائق لكل قطعة. يتم استخدام القولبة المضغوطة لمركب التقوية المسبقة أو مركب تشكيل الألواح (SMC) للألواح شبه الهيكلية والأشكال الهندسية المعقدة.

لف الشعيرة وبولتروسيون

يطبق لف الخيوط سحبًا مستمرًا من الألياف المبللة بالراتنج على شياق دوار بأنماط زاوية دقيقة، مما ينتج أوعية ضغط وأعمدة قيادة وأنابيب وأسطوانات ذات طوق وقوة محورية ممتازة. يقوم Pultrusion بسحب تعزيزات الألياف المستمرة من خلال حمام راتينج وقالب ساخن، مما ينتج عنه مقاطع عرضية ثابتة - قضبان، وعوارض I، وزوايا - بسرعة عالية وتكلفة منخفضة. كلتا العمليتين مؤتمتتان للغاية ومناسبتان لإنتاج كميات كبيرة من الأشكال الهندسية الخاصة بهما.

تجهيز ألياف الكربون : نماذج المواد ومتطلبات التخزين والمعالجة

ألياف الكربون مسبقة الصنع - اختصار لألياف الكربون المشربة مسبقًا - يتكون من ألياف الكربون المعززة (قماش منسوج، شريط أحادي الاتجاه، أو قماش غير مجعد) مدمج مسبقًا مع نظام راتينج مُقاس بدقة ومُعالج جزئيًا. يتم تطوير الراتينج إلى المرحلة B، مما يجعله لزجًا ومرنًا في درجة حرارة الغرفة ولكنه يتطلب درجة حرارة مرتفعة لإكمال دورة المعالجة. يعد محتوى الراتينج المقنن مسبقًا الميزة الأساسية للتقشير المسبق: فهو يزيل تباين الراتينج المتأصل في عمليات الترطيب والتسريب الرطب، مما يوفر نسبًا متسقة من الألياف إلى الراتينج من طبقة إلى طبقة ومن جزء إلى جزء.

نماذج المواد التمهيدية

تتوفر ألياف الكربون المُجهزة مسبقًا في عدة أشكال متميزة، كل منها مناسب لاستراتيجيات الرمي المختلفة وهندسة الأجزاء:

• شريط أحادي الاتجاه (UD). - تعمل جميع الألياف في اتجاه واحد، مما يوفر أقصى قدر من الصلابة والقوة على طول محور الألياف؛ تستخدم عندما تكون مسارات التحميل محددة جيدًا ويمكن التنبؤ بها
• مسبقة الصنع منسوجة - نسج عادي، ونسيج قطني طويل (2×2 أو 4H ساتان)، وأقمشة الساتان توفر قابلية محسنة للثني على أسطح القالب المعقدة وخصائص شبه متناحية داخل الطائرة
• قماش غير مجعد (NCF) مُجهز مسبقًا — يتم خياطة طبقات الألياف بدلاً من نسجها، مما يحافظ على استقامة الألياف ويوفر خصائص ميكانيكية أعلى من البدائل المنسوجة بأوزان مساحية مماثلة
• ممهدة السحب (towpreg) — سحبات فردية مشربة مسبقًا للاستخدام في أنظمة لف الخيوط أو وضع الألياف الآلي (AFP)

خارج الحياة، ومدة الصلاحية، والتخزين المجمد

تعد إدارة عمر مادة التقوية المسبقة متطلبًا تشغيليًا بالغ الأهمية يميز تصنيع التقوية المسبقة عن عمليات الألياف الجافة. تحمل معظم مواد التقوية الإيبوكسي القياسية أ مدة الصلاحية المجمدة من 12 إلى 24 شهرًا عند -18 درجة مئوية و an out-life of 30–60 days at room temperature (typically defined as ≤21°C). Out-life tracks the cumulative time the material spends outside frozen storage — once exhausted, the resin has advanced too far for reliable consolidation and cure.

يجب أن تحافظ المنشآت التي تقوم بعمليات التقوية المسبقة على سعة تخزين الفريزر، وتنفيذ دورة المواد التي تدخل أولاً تخرج (FIFO)، وتسجيل وقت الخروج لكل لفة. يعد إهمال تتبع فترة الحياة الخارجية أحد الأسباب الرئيسية للصفائح الغنية بالفراغ وفشل التصفيح في الهياكل الجاهزة.

دورات العلاج: الأوتوكلاف مقابل خارج الأوتوكلاف (OOA)

تم تصميم مواد التقوية الفضائية التقليدية للمعالجة بالأوتوكلاف، حيث تعمل الضغوط البالغة 6-7 بار (90-100 رطل لكل بوصة مربعة) جنبًا إلى جنب مع درجات الحرارة المرتفعة (عادةً 120 درجة مئوية أو 180 درجة مئوية) على توحيد الصفائح ودفع محتوى الفراغ إلى أقل من 1٪. عمليات التقوية المسبقة خارج الأوتوكلاف (OOA). - فئة منتجات سريعة النمو - تم تصميمها خصيصًا لتحقيق الدمج المشابه تحت ضغط الأكياس المفرغة فقط (VBO) (حوالي 1 بار / 14.7 رطل لكل بوصة مربعة). تستخدم أنظمة OOA كيمياء الراتنج مع خصائص التقويس والتفريغ الهندسية، مما يسمح للمادة بإخلاء الهواء المحبوس خلال المراحل الأولى من منحدر المعالجة قبل أن يقوم الجيل بقفل الهيكل الرقائقي. يتم تحقيق محتويات فارغة بنسبة 1-2% بشكل روتيني من خلال مواد OOA المسبقة المعالجة بشكل صحيح، مما يجعلها قابلة للتطبيق للهياكل الثانوية الفضائية والتطبيقات عالية الأداء غير الفضائية حيث يكون الوصول إلى الأوتوكلاف غير متاح أو غير اقتصادي.

أنظمة الراتنج لمركبات ألياف الكربون: الإيبوكسي، ومؤشر كتلة الجسم، ونظرة خاطفة، وما بعدها

إن مصفوفة الراتنج الموجودة في مركب ألياف الكربون ليست مادة رابطة سلبية - فهي تتحكم في قوة القص بين الصفائح، ومقاومة الصدمات، وسقف درجة حرارة التشغيل، وامتصاص الرطوبة، وقابلية الإصلاح. ويجب التعامل مع اختيار الألياف واختيار الراتينج كقرارات معتمدة على بعضها البعض، وليست قرارات متتابعة.

• الايبوكسي - المصفوفة السائدة لمركبات ألياف الكربون الهيكلية عبر السلع الفضائية والسيارات والسلع الرياضية. يوفر توازنًا ممتازًا بين الأداء الميكانيكي والالتصاق بألياف الكربون ونطاق المعالجة. تقتصر درجات حرارة الخدمة عادةً على 120-180 درجة مئوية رطبة (تعتمد على مرحلة ما بعد المعالجة). الإيبوكسي هو نظام الراتينج القياسي لألياف الكربون المُجهزة مسبقًا في معظم التطبيقات.
• بسماليميد (مؤشر كتلة الجسم) — نظام الراتنج المتصلد بالحرارة للتطبيقات التي تتطلب درجات حرارة الخدمة الجافة من 175 إلى 230 درجة مئوية. يستخدم على نطاق واسع في هياكل المحركات، وهياكل الطائرات العسكرية، ومكونات السباق ذات درجة الحرارة العالية. أكثر هشاشة من الايبوكسي المقوى؛ غالبًا ما يستخدم مع الإضافات المتداخلة أو المقوية.
• استر السيانات - فقدان العزل الكهربائي المنخفض والمقاومة الممتازة للرطوبة تجعل من إستر السيانات المصفوفة المفضلة لهياكل الرادار والهوائي؛ درجات حرارة الخدمة مماثلة لمؤشر كتلة الجسم.
• نظرة خاطفة ومصفوفات اللدائن الحرارية الأخرى (PEKK، PPS، PA12) — توفر مركبات ألياف الكربون البلاستيكية الحرارية قابلية اللحام، ومدة صلاحية غير محدودة، ومعالجة أسرع في التطبيقات ذات الحجم الكبير، ومتانة فائقة للصدمات. تتطلب المعالجة درجات حرارة أعلى بكثير (350-400 درجة مئوية لنظرة خاطفة). يتزايد الاعتماد في مجال الطيران والسيارات ولكن الاستثمار في المعدات لا يزال كبيرًا.
• الفينيلستر والبوليستر - خيارات التصلب الحراري منخفضة التكلفة المستخدمة في التطبيقات البحرية والصناعية وتطبيقات البنية التحتية حيث يمكن مقايضة أداء درجة الحرارة والخصائص الميكانيكية لخفض التكلفة. غير مناسب للتطبيقات الفضائية أو الهيكلية ذات التحميل العالي.

ألياف الكربون في التطبيقات الصناعية والإنشائية: معايير الأداء

لقد تسارع اعتماد مواد ألياف الكربون في مختلف الصناعات مع انخفاض تكاليف التصنيع واكتساب مهندسي التصميم الثقة الهيكلية في السلوك المركب. تم تقييم سوق ألياف الكربون العالمية بحوالي 5.4 مليار دولار أمريكي في عام 2023 و is projected to exceed USD 9 billion by 2030, driven by demand across aerospace, wind energy, automotive, and pressure vessel sectors.

تعتمد حالة الأداء الأساسية لألياف الكربون على المواد الهيكلية المنافسة على صلابة محددة وقوة محددة - خواص ميكانيكية تم تسويتها بواسطة الكثافة:

• صفائح UD من ألياف الكربون/الإيبوكسي القياسية: قوة الشد ~1500 ميجا باسكال، المعامل ~135 جيجا باسكال، الكثافة ~1.55 جم/سم3
• الألومنيوم الفضائي (7075-T6): قوة الشد ~570 ميجا باسكال، المعامل ~72 جيجا باسكال، الكثافة ~2.81 جم/سم3
• الفولاذ الهيكلي (A36): قوة الشد ~400 ميجا باسكال، المعامل ~200 جيجا باسكال، الكثافة ~7.85 جم/سم3

تبلغ قوة الشد المحددة لألياف الكربون تقريبًا 4-5x من الألومنيوم و8-10x من الفولاذ الهيكلي وهو ما يفسر إزاحة المعادن في الهياكل الحساسة للوزن. تتطلب المفاضلات - التكلفة، وتباين الخواص، والهشاشة في اتجاه السُمك، والحساسية للأضرار الناجمة عن الصدمات - إدارة حذرة في التصميم الهيكلي ومراقبة جودة التصنيع.

في طاقة الرياح، قبعات الصاري من ألياف الكربون أصبحت قياسية في الشفرات التي يتجاوز طولها 80 مترًا، حيث تتطلب الصلابة المنخفضة للألياف الزجاجية سماكة صفائحية غير مقبولة للوفاء بحدود انحراف الطرف. في تطبيقات أوعية الضغط (أوعية تخزين الهيدروجين من النوع الرابع)، تتيح خيوط ألياف الكربون الملتفة فوق بطانة بوليمر تحقيق كفاءة وزنية لا يمكن تحقيقها مع البدائل المعدنية - وهو عامل تمكين حاسم لبرامج مركبات خلايا وقود الهيدروجين على مستوى العالم.
